SOP Instalasi Plumbing dan Pressure Test Pipa Air Bersih

Instalasi plumbing air bersih harus dilaksanakan sebagai sistem yang terkoordinasi dengan struktur, arsitektur, elektrikal, dan pekerjaan sanitasi. Kesalahan routing, sambungan yang tidak sempurna, atau pengujian yang tidak terdokumentasi dapat menyebabkan kebocoran tersembunyi, kerusakan finishing, kontaminasi air, dan pekerjaan bongkar ulang. SOP ini memberikan urutan kerja yang dapat digunakan tim lapangan untuk pemasangan pipa air bersih rumah tinggal dan pengujian tekanan hidrostatik sebelum pipa ditutup atau sistem diserahterimakan.

Gunakan SOP ini bersama gambar kerja yang disetujui, spesifikasi teknis, shop drawing, metode pelaksanaan pekerjaan MEP, instruksi produsen, serta persyaratan peraturan yang berlaku. Jika terdapat perbedaan, dokumen kontrak dan instruksi tertulis pihak yang berwenang menjadi acuan.

1. Tujuan dan ruang lingkup

Tujuannya adalah memastikan sistem air bersih terpasang sesuai desain, materialnya dapat ditelusuri, sambungannya kedap, pipa terlindung dari kerusakan, dan hasil pengujian dapat diterima sebelum pekerjaan ditutup atau digunakan.

Ruang lingkup meliputi penerimaan material; verifikasi jalur, elevasi, dan penetrasi; pemasangan pipa serta fitting; pemasangan support dan perlindungan; penyambungan; flushing; uji tekanan hidrostatik; inspeksi hold point; penanganan ketidaksesuaian; pembersihan; dokumentasi; serta handover. Sistem dapat mencakup pipa dari titik sumber atau tangki sampai fixture, valve, dan titik pemakaian sebagaimana ditunjukkan dalam gambar.

2. Referensi dan pengendalian dokumen

• Gambar IFC atau gambar kerja terakhir yang telah disetujui, termasuk detail riser, shaft, sleeve, dan penetrasi.
• Spesifikasi teknis proyek, material submittal, method statement, dan daftar merek atau produk yang disetujui.
• Instruksi pemasangan, batas tekanan, waktu curing, dan persyaratan penyimpanan dari produsen sistem pipa.
• Persyaratan peraturan bangunan, kesehatan lingkungan, air minum, dan keselamatan kerja yang berlaku di lokasi.
• Formulir inspeksi, izin kerja, checklist uji tekanan, gambar as-built, dan prosedur pengendalian perubahan.

Supervisor harus memastikan hanya revisi dokumen yang berlaku berada di area kerja. Perubahan jalur, diameter, material, atau lokasi valve harus dituangkan dalam revisi gambar atau instruksi tertulis sebelum pelaksanaan. Salinan hasil inspeksi dan pengujian diberi identitas area, tanggal, nomor sistem, alat ukur, serta nama pemeriksa.

3. Peran dan kompetensi

• Construction manager atau site manager: menyediakan sumber daya, menyelesaikan interface antar-disiplin, dan menyetujui rencana pengujian.
• Supervisor plumbing: menerjemahkan gambar menjadi urutan kerja, memeriksa material, mengendalikan tenaga kerja, dan memastikan hold point dipanggil.
• Installer atau teknisi: memasang, memotong, menyambung, dan menguji pipa sesuai pelatihan sistem material yang digunakan. Teknisi tidak boleh menggunakan metode sambungan yang tidak dikuasainya.
• QC inspector: memverifikasi material, instalasi, pressure test, kalibrasi alat, dan penutupan punch list secara independen dari pelaksana.
• HSE officer: menilai risiko, memastikan izin kerja, barricade, APD, dan pengendalian pelepasan tekanan.
• Client atau consultant: menghadiri witness atau hold point bila dipersyaratkan dan menerima catatan pengujian.

4. Material, alat, dan kontrol penerimaan

Gunakan pipa, fitting, valve, seal, adhesive, gasket, clamp, sleeve, support, dan aksesori yang disetujui untuk layanan air bersih serta kompatibel satu sama lain. Material harus memiliki identifikasi ukuran, kelas atau rating yang relevan, batch bila tersedia, dan dokumentasi persetujuan. Jangan mencampur komponen dari sistem jointing berbeda tanpa persetujuan teknis.

Pada saat datang, periksa jumlah, ukuran, kerusakan, deformasi, retak, kontaminasi, kondisi ujung pipa, dan kelengkapan fitting. Simpan pipa di atas penyangga yang rata, terlindung dari panas berlebih dan benturan, dengan ujung tetap tertutup. Adhesive, sealant, dan gasket disimpan sesuai petunjuk produsen dan tidak digunakan setelah melewati masa pakai. Alat potong, deburring tool, torque tool, pressure pump, pressure gauge, dan alat ukur lain harus layak pakai; gauge untuk pengujian harus memiliki kalibrasi yang masih berlaku dan rentang pembacaan yang sesuai.

5. Pemeriksaan awal dan persiapan area

1. Pelajari gambar, spesifikasi, detail fixture, arah aliran, lokasi valve, titik drain, dan batas zona pengujian.
2. Koordinasikan jalur dengan balok, kolom, tulangan, ducting, cable tray, waterproofing, plafon, kabinet, dan kebutuhan akses maintenance. Dilarang memotong struktur tanpa persetujuan tertulis.
3. Verifikasi sleeve, opening, shaft, dan penetrasi telah tersedia atau ditandai. Gunakan sleeve dan fire atau waterproof sealing sesuai detail yang disetujui.
4. Pastikan area cukup terang, aman, tidak tergenang, dan tersedia akses untuk pemotongan, penyambungan, pengisian, venting, drain, serta inspeksi.
5. Identifikasi segmen yang akan diuji. Isolasi peralatan yang tidak dirancang menerima tekanan uji menggunakan valve, blind, atau metode lain yang disetujui.

6. Routing, kemiringan, dan support

Pasang pipa mengikuti koordinat, elevasi, slope, dan clearances pada gambar. Jalur harus rapi, dapat diakses, tidak menghalangi servis, dan tidak menimbulkan kantong udara atau titik rendah yang tidak memiliki fasilitas drain. Pipa yang melewati dinding atau lantai tidak boleh bersentuhan langsung dengan tepi penetrasi; gunakan sleeve, isolasi, atau proteksi yang ditentukan.

Support, hanger, clamp, anchor, dan guide dipasang pada jarak serta tipe yang disetujui untuk material dan ukuran pipa. Support tidak boleh menggantung pada pipa lain atau elemen yang tidak dirancang menahan beban. Sediakan ruang untuk ekspansi, kontraksi, thermal movement, dan akses valve. Jangan mengencangkan clamp sampai pipa tertekan atau berubah bentuk. Pada pipa tertanam, lindungi dari paku, sekrup, gesekan, bahan kimia, dan beban konstruksi; dokumentasikan posisinya sebelum penutupan.

7. Pemotongan dan penyambungan

1. Ukur dan tandai pipa berdasarkan gambar serta kondisi aktual. Potong tegak lurus dengan alat yang sesuai, lalu hilangkan burr dan bersihkan permukaan.
2. Periksa kedalaman masuk, orientasi fitting, kondisi gasket atau ulir, dan kesesuaian komponen sebelum joint dibuat.
3. Untuk solvent cement, fusion, press, compression, threaded, grooved, atau metode lain, ikuti urutan, kebersihan, suhu, waktu pemanasan, tekanan, curing, dan alat khusus dari produsen. Jangan memberi beban, memutar, atau menguji sambungan sebelum waktu curing yang dipersyaratkan.
4. Pada sambungan ulir, gunakan bahan penyekat yang kompatibel dan hindari pengencangan berlebih. Pada sambungan gasket, pastikan gasket bersih, duduk merata, dan baut dikencangkan berurutan bila berlaku.
5. Tutup ujung pipa pada setiap penghentian kerja untuk mencegah masuknya debu, mortar, serangga, atau benda asing. Bersihkan sisa adhesive dan beri label jalur atau valve.

Sambungan yang miring, retak, terkontaminasi, kurang masuk, terlalu panas, atau menunjukkan deformasi harus dipotong dan dibuat ulang. Jangan memperbaiki kebocoran dengan menambah adhesive, sealant, atau lilitan dari luar sebagai pengganti joint yang benar.

8. Flushing sebelum pengujian dan penggunaan

Setelah segmen siap dan semua sambungan cukup cure, lakukan pemeriksaan internal dan flushing dengan air bersih. Buka drain atau outlet pada titik yang aman, alirkan air dari titik masuk sampai air keluar relatif jernih dan bebas material konstruksi. Flushing harus mengikuti persyaratan spesifikasi atau otoritas setempat; air bekas flushing tidak boleh merusak finishing, menggenangi ruang, atau mengalir ke area berbahaya.

Setelah flushing, pasang kembali strainer, aerator, cartridge, atau komponen yang dilepas bila diperlukan. Jika sistem akan digunakan untuk air minum, lakukan pembersihan atau disinfeksi sesuai persyaratan yang berlaku dan instruksi pihak berwenang. Catat sumber air, segmen, waktu, kondisi outlet, dan tindakan lanjutan.

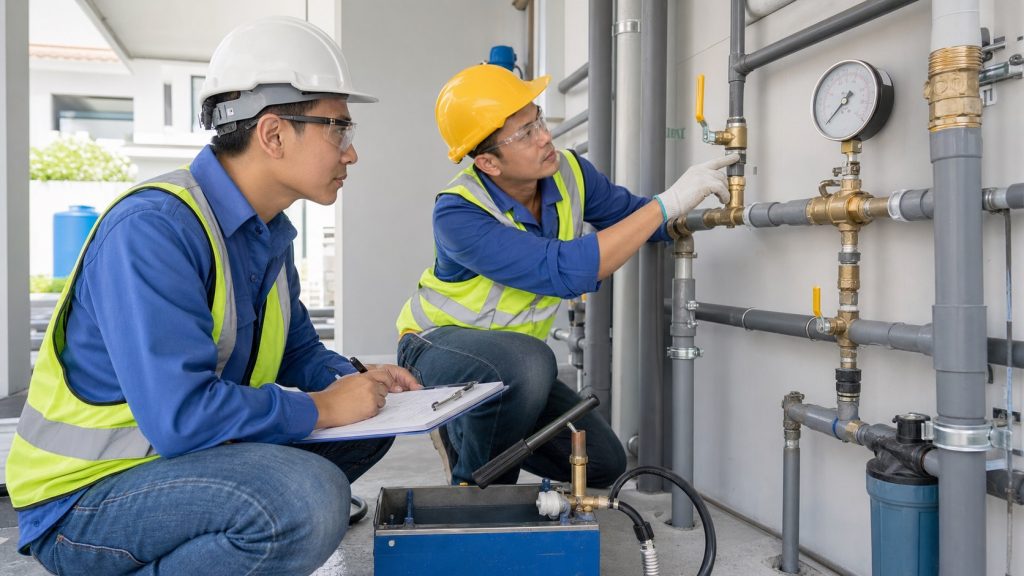

9. Metode uji tekanan hidrostatik

1. Tetapkan batas segmen uji, pressure test pack, titik pengisian, titik vent, drain, valve isolasi, dan komponen yang harus dilepas atau dilindungi.
2. Pastikan semua sambungan yang akan diperiksa masih terlihat. Jangan menutup pipa, memasang insulasi permanen, atau menutup shaft sebelum hold point inspeksi diselesaikan, kecuali ada persetujuan tertulis.
3. Isi sistem perlahan dari titik rendah menggunakan air bersih. Buka vent pada titik tinggi untuk mengeluarkan udara. Udara terperangkap dapat menyebabkan pembacaan tidak stabil dan meningkatkan risiko saat tekanan dilepaskan.
4. Naikkan tekanan secara bertahap dengan pompa uji yang sesuai sampai tekanan uji yang tercantum dalam spesifikasi, gambar, atau instruksi produsen. Jangan melampaui rating komponen terlemah.
5. Stabilkan sistem selama periode yang ditentukan. Periksa seluruh joint, valve, fitting, penetrasi, dan sambungan fixture secara visual. Pantau gauge referensi dan gauge tambahan bila diperlukan.
6. Terima atau tolak hasil berdasarkan kriteria yang disetujui. Jika gagal, lepaskan tekanan perlahan, temukan sumber masalah, perbaiki, dan ulangi pengujian setelah curing atau pemeriksaan ulang.
7. Setelah diterima, lepaskan tekanan ke lokasi yang aman, kosongkan atau isi ulang sesuai rencana, lepaskan temporary blind, dan kembalikan konfigurasi sistem.

Kriteria penerimaan

• Tekanan uji, durasi stabilisasi, durasi observasi, dan batas penurunan harus mengikuti spesifikasi proyek, persyaratan peraturan, atau instruksi produsen yang disetujui; nilai tidak boleh ditetapkan hanya berdasarkan kebiasaan lapangan.
• Tidak ada kebocoran, rembesan, tetesan, retak, pergeseran, deformasi, atau kerusakan pada pipa, fitting, valve, support, dan penetrasi.
• Pembacaan gauge tetap dalam batas yang diizinkan setelah memperhitungkan stabilisasi temperatur dan kondisi pengujian. Setiap penambahan air atau penyesuaian tekanan dicatat dan disetujui.
• Segmen, alat ukur, tekanan awal dan akhir, waktu, cuaca atau kondisi area bila relevan, hasil inspeksi, serta tanda tangan pihak terkait tercatat lengkap.

10. Hold point dan inspeksi

11. Ketidaksesuaian dan pekerjaan ulang

Ketidaksesuaian mencakup material tidak disetujui, jalur menyimpang, support kurang, sambungan gagal, pipa terkontaminasi, tekanan tidak memenuhi kriteria, atau dokumen tidak lengkap. QC menerbitkan laporan nonconformance atau punch item yang menjelaskan lokasi, bukti, dampak, tindakan koreksi, pihak penanggung jawab, dan batas waktu.

Supervisor mengisolasi area, menjaga agar kerusakan tidak tertutup, lalu mengajukan metode perbaikan bila diperlukan. Setelah perbaikan, lakukan inspeksi visual dan retest pada segmen yang terdampak atau seluruh segmen sesuai arahan QC. Dilarang menghapus tanda gagal, mengubah hasil gauge, atau menutup pekerjaan tanpa release tertulis.

12. Keselamatan kerja

• Lakukan toolbox meeting dan penilaian risiko sebelum pekerjaan. Gunakan helm, sepatu keselamatan, sarung tangan, pelindung mata, dan APD tambahan sesuai aktivitas.
• Barricade area pressure test dan batasi personel. Jangan berdiri di depan end cap, blind, plug, atau sambungan ketika tekanan dinaikkan.
• Periksa selang, pompa, fitting temporary, anchor, dan gauge sebelum digunakan. Naikkan dan lepaskan tekanan secara terkendali; jangan membuka sambungan bertekanan.
• Gunakan ventilasi dan pengendalian api untuk adhesive atau bahan kimia. Ikuti lembar data keselamatan dan hindari kontak kulit atau inhalasi uap.
• Amankan kabel dan selang dari jalur lalu lintas. Kendalikan air buangan, pekerjaan di ketinggian, akses shaft, dan risiko terpeleset.
• Koordinasikan pekerjaan dengan elektrikal dan struktur. Jangan mengebor, memotong, atau membuat penetrasi tanpa verifikasi utilitas tersembunyi dan izin.

13. Rekaman dan checklist handover

Bundel mutu sekurang-kurangnya berisi gambar dan revisi yang digunakan, approval material, delivery record, sertifikat atau data teknis, checklist instalasi, foto sebelum penutupan, sertifikat kalibrasi gauge, pressure test pack, hasil flushing atau disinfeksi bila berlaku, laporan NCR dan penutupannya, daftar perubahan, serta gambar as-built.

Checklist handover harus memverifikasi bahwa semua valve berlabel dan dapat dioperasikan, titik drain dan akses servis tersedia, fixture terlindung dan bersih, penetrasi telah disegel, tidak ada kebocoran visual, hasil uji diterima, area dibersihkan, dan operator menerima instruksi operasi serta pemeliharaan. Checklist Audit Plumbing & Sanitasi Rumah dapat digunakan sebagai pemeriksaan tambahan lintas ruang, sedangkan Metode Pelaksanaan Pekerjaan MEP membantu menyelaraskan interface dan urutan pekerjaan.

14. Kegagalan umum dan pencegahannya

• Tekanan turun karena udara terperangkap: isi dari titik rendah, buka vent, dan stabilkan temperatur sebelum membaca hasil.
• Kebocoran pada sambungan: kontrol kebersihan, kedalaman masuk, curing, torsi, dan alat sesuai jenis joint.
• Pipa rusak setelah lolos uji: lindungi pipa dari pekerjaan lanjutan dan lakukan inspeksi ulang sebelum penutupan.
• Jalur tidak sesuai atau sulit dirawat: lakukan koordinasi BIM atau overlay gambar, marking lapangan, dan verifikasi akses sebelum pemasangan.
• Kontaminasi internal: tutup ujung pipa, simpan material dengan benar, flushing menyeluruh, dan jangan meletakkan pipa langsung di tanah kotor.
• Hasil uji tidak dapat dipertanggungjawabkan: gunakan form yang lengkap, gauge terkalibrasi, identifikasi segmen, serta witness sesuai rencana inspeksi.

Kesimpulan

Instalasi plumbing yang dapat diterima bukan hanya pipa yang terpasang, melainkan sistem yang sesuai dokumen, terlindungi, dapat diakses, bersih, kedap, dan memiliki bukti inspeksi yang dapat ditelusuri. Kunci pelaksanaan adalah pengendalian material, koordinasi routing, kualitas sambungan, flushing, uji hidrostatik berdasarkan persyaratan yang disetujui, dan disiplin terhadap hold point sebelum pekerjaan ditutup.

FAQ

Apakah pipa boleh diuji setelah tertutup plester?

Sebaiknya tidak. Uji dan inspeksi dilakukan saat sambungan masih terlihat. Penutupan hanya dilakukan setelah hasil diterima atau setelah ada persetujuan tertulis untuk kondisi khusus.

Berapa tekanan dan durasi uji yang harus digunakan?

Gunakan tekanan dan durasi dari spesifikasi proyek, peraturan yang berlaku, atau instruksi produsen yang disetujui. Jangan menerapkan angka umum jika dapat melampaui rating komponen atau bertentangan dengan dokumen kontrak.

Apakah penurunan tekanan selalu berarti pipa bocor?

Tidak selalu. Udara terperangkap, perubahan temperatur, elastisitas pipa, atau stabilisasi awal dapat memengaruhi pembacaan. Namun, sistem harus diperiksa dan hasil hanya diterima bila memenuhi batas yang ditetapkan serta tidak menunjukkan kebocoran.

Kapan flushing dilakukan?

Flushing dilakukan setelah sambungan cukup cure dan sebelum sistem digunakan. Segmen juga harus dibersihkan setelah pekerjaan konstruksi yang berpotensi memasukkan debu atau benda asing.

Siapa yang menyetujui penutupan pipa?

Persetujuan mengikuti inspection and test plan proyek, biasanya melibatkan supervisor, QC, dan witness client atau konsultan bila dipersyaratkan.

Apa tindakan jika pressure test gagal?

Lepaskan tekanan secara aman, catat lokasi dan penyebab, perbaiki dengan metode yang disetujui, lakukan inspeksi ulang, kemudian ulangi pressure test dan dokumentasikan hasilnya.
