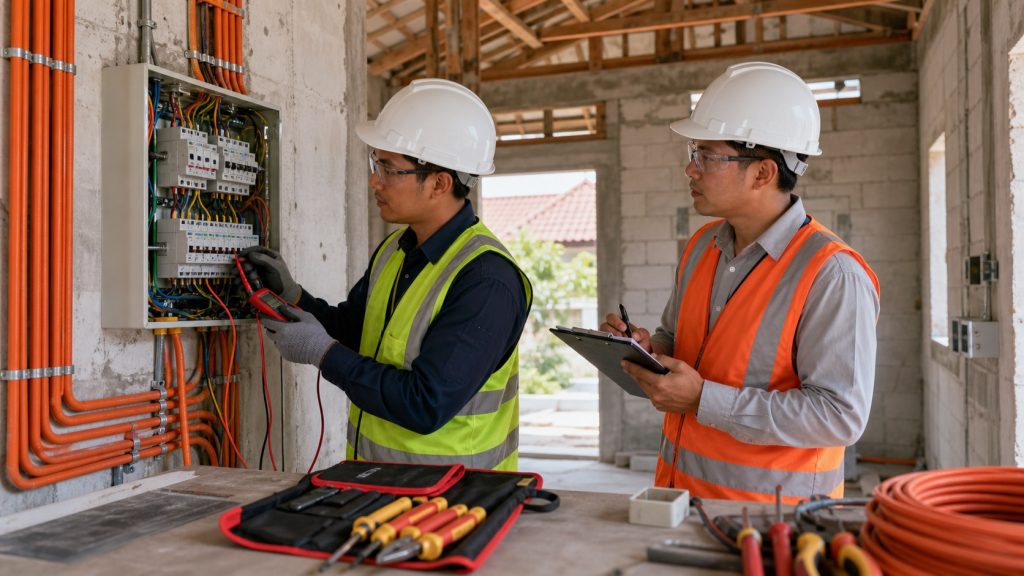

SOP Instalasi Listrik Rumah: Pemasangan, Pengujian, dan Keselamatan

Instalasi listrik rumah harus dikerjakan sebagai sistem keselamatan, bukan sekadar pekerjaan menarik kabel dan memasang aksesori. Kesalahan pada identifikasi sirkuit, sambungan, pembumian, atau proteksi dapat menyebabkan sengatan listrik, kerusakan peralatan, panas berlebih, dan kebakaran. SOP ini menyediakan alur kerja yang dapat digunakan kontraktor, pengawas, teknisi, dan pemilik rumah untuk mengendalikan pekerjaan dari persiapan sampai serah terima.

Dokumen ini merupakan panduan pelaksanaan umum. Detail akhir harus mengikuti gambar kerja yang disetujui, beban aktual, spesifikasi peralatan, ketentuan penyedia listrik, serta peraturan dan standar yang berlaku di lokasi proyek.

1. Tujuan dan ruang lingkup

Tujuan SOP adalah memastikan instalasi dipasang sesuai desain, aman untuk dioperasikan, dapat diperiksa, dan memiliki rekaman pengujian yang lengkap. Ruang lingkup meliputi panel utama dan panel distribusi, jalur masuk, penghantar, pipa atau conduit, kotak sambung, sakelar, stopkontak, titik lampu, sistem pembumian, perangkat proteksi, serta pengujian dan serah terima.

SOP ini berlaku untuk pekerjaan instalasi baru, penambahan sirkuit, renovasi, dan penggantian komponen pada rumah tinggal. Pekerjaan utilitas jaringan, pembangkit, sistem surya, baterai, pengisian kendaraan listrik, dan sistem khusus harus memiliki prosedur tambahan dari perancang atau tenaga kompeten.

2. Istilah dan acuan

• DB atau panel distribusi: tempat pemutusan, pembagian, dan perlindungan sirkuit.
• MCB: pemutus arus lebih dan hubung singkat untuk sirkuit tertentu.
• RCD/RCBO: perangkat yang mendeteksi arus bocor ke bumi; RCBO menggabungkan fungsi arus lebih dan arus bocor.
• PE: penghantar pengaman atau pembumian. N: penghantar netral. L: penghantar fasa.
• Hold point: tahap yang tidak boleh ditutup atau dilanjutkan sebelum inspeksi dan persetujuan pihak berwenang selesai.
• As-built: gambar dan data yang menggambarkan kondisi terpasang.

Acuan minimum terdiri atas gambar dan spesifikasi yang disetujui, ketentuan penyedia tenaga listrik, peraturan keselamatan kerja, PUIL/SNI atau standar kelistrikan yang diadopsi dan berlaku di wilayah proyek, serta petunjuk pemasangan dari produsen. Gunakan edisi yang diwajibkan oleh otoritas atau kontrak; jangan mengganti persyaratan desain dengan asumsi teknisi.

3. Peran, kompetensi, dan tanggung jawab

• Pemilik atau wakil pemilik: menyetujui kebutuhan beban, lokasi titik, perubahan desain, dan jadwal pemutusan listrik.
• Perancang atau engineer: menetapkan pembagian sirkuit, ukuran penghantar, kapasitas proteksi, metode pembumian, dan persyaratan pengujian.
• Supervisor listrik: memeriksa material, mengoordinasikan pekerjaan, mengendalikan hold point, dan memastikan rekaman lengkap.
• Teknisi: memasang dan menguji sesuai desain, menggunakan alat yang layak, serta melaporkan kondisi tidak sesuai.
• Petugas K3: mengendalikan isolasi energi, akses, APD, pekerjaan di ketinggian, dan tanggap darurat.
• Inspektor atau pengawas: memverifikasi mutu, menyaksikan pengujian yang dipersyaratkan, dan menutup temuan.

Pekerjaan bertegangan, pengujian, dan penyambungan ke sumber harus dilakukan hanya oleh personel yang memiliki kompetensi dan kewenangan sesuai peraturan setempat. Pekerja harus memahami diagram satu garis, identifikasi konduktor, penggunaan alat ukur, dan prosedur lockout/tagout.

4. Input, material, dan persetujuan sebelum mulai

Dokumen yang harus tersedia

• Gambar denah titik listrik, diagram satu garis, jadwal panel, dan detail pembumian.
• Daftar beban dan dasar pemilihan ukuran kabel, pipa, serta perangkat proteksi.
• Spesifikasi material, data teknis, sertifikat atau bukti kesesuaian yang dipersyaratkan, dan manual produsen.
• Rencana inspeksi dan pengujian, formulir checklist, serta metode pengendalian perubahan.

Pemeriksaan material

Pastikan kabel memiliki jenis, luas penampang, dan rating yang sesuai; conduit, kotak, gland, lug, terminal, dan aksesori kompatibel; panel memiliki ruang dan rating yang memadai; serta MCB, RCD, atau RCBO sesuai desain. Periksa kerusakan fisik, kelembapan, segel, label, dan tanggal atau status kalibrasi alat ukur. Material yang rusak, tidak terbaca, atau tidak sesuai harus dikarantina.

Sebelum pekerjaan tersembunyi dimulai, supervisor menyetujui shop drawing, rute, penetrasi, koordinasi dengan struktur dan plumbing, serta lokasi panel. Perubahan harus disetujui tertulis sebelum dipasang.

5. Urutan pelaksanaan

5.1 Persiapan dan marking

1. Pelajari gambar, lakukan survei lapangan, dan tandai posisi panel, titik lampu, sakelar, stopkontak, jalur conduit, dan elektroda pembumian.
2. Konfirmasi ketinggian, arah bukaan pintu, furnitur tetap, area basah, jalur pipa, dan elemen struktur.
3. Identifikasi sumber energi yang ada. Terapkan isolasi, penguncian, penandaan, dan verifikasi tidak bertegangan sebelum membongkar atau menyambung.

5.2 Pemasangan conduit dan kotak

1. Pasang conduit dengan rute teratur, radius tekuk yang tidak merusak kabel, penyangga yang cukup, dan akses penarikan yang wajar.
2. Gunakan kotak sambung yang dapat diakses. Jangan menutup sambungan di dalam plester, beton, atau ruang yang tidak memiliki akses pemeriksaan.
3. Lindungi ujung conduit dari tepi tajam dan tutup sementara dari mortar atau air. Pisahkan jalur daya dari sistem komunikasi atau jalur khusus sesuai desain.
4. Periksa koordinasi sebelum pengecoran, penutupan dinding, atau pemasangan plafon. Ini adalah hold point instalasi tersembunyi.

5.3 Penarikan dan terminasi kabel

1. Pastikan conduit bersih dan tidak tersumbat. Tarik kabel menggunakan metode yang tidak merusak isolasi dan tidak melebihi batas tarikan atau radius tekuk dari produsen.
2. Jaga identifikasi L, N, dan PE secara konsisten. Jangan menggunakan warna penghantar pengaman untuk fungsi lain.
3. Potong kabel secukupnya untuk terminasi yang rapi. Hindari sambungan di luar kotak dan jangan menumpuk dua penghantar pada terminal yang tidak dirancang untuk itu.
4. Kencangkan terminal sesuai petunjuk produsen. Bila dipersyaratkan, gunakan alat pengencang bertorsi dan catat hasilnya.
5. Tutup ujung kabel yang belum digunakan, pasang gland atau bushing yang benar, dan jaga derajat perlindungan panel atau kotak.

5.4 Perakitan panel dan perangkat proteksi

1. Pasang panel tegak, kuat, mudah diakses, dan memiliki ruang kerja yang aman. Sediakan label sirkuit yang terbaca dan tahan lama.
2. Hubungkan penghantar masuk, busbar, MCB, RCD/RCBO, netral, dan PE sesuai diagram. Netral yang dilindungi RCD tidak boleh tertukar atau bergabung dengan netral sisi lain.
3. Pastikan pembumian panel dan kontinuitas PE tersambung. Jangan mengandalkan conduit logam sebagai satu-satunya jalur pengaman kecuali memang dirancang dan diizinkan.
4. Pasang penutup, blanking plate, dan pelindung sentuh. Tidak boleh ada bagian bertegangan yang dapat tersentuh saat panel normal digunakan.

5.5 Penyelesaian aksesori dan peralatan

Pasang sakelar, stopkontak, fitting lampu, exhaust fan, pemanas, pompa, atau peralatan lain sesuai rating dan petunjuk produsen. Area basah memerlukan pemilihan lokasi, perlindungan, dan perangkat tambahan sesuai desain serta peraturan. Pastikan pelat penutup rata, sekrup tidak merusak perangkat, dan kabel tidak terjepit.

6. Inspeksi dan hold point

7. Pengujian dan kriteria penerimaan

Pengujian dilakukan oleh personel kompeten dengan alat yang sesuai dan status kalibrasi yang masih berlaku. Sirkuit harus diisolasi dari peralatan yang dapat rusak oleh tegangan uji. Nilai batas mengikuti PUIL/SNI atau standar yang berlaku, desain, dan petunjuk produsen. Catat metode, titik uji, kondisi, alat, hasil, dan identitas penguji.

• Inspeksi visual: panel, aksesori, label, polaritas yang ditandai, perlindungan sentuh, rute, dan kondisi kabel harus sesuai gambar serta bebas kerusakan.
• Kontinuitas PE: jalur pengaman harus kontinu dari bar pembumian atau titik sumber ke setiap titik yang diwajibkan. Tidak boleh ada sambungan longgar atau jalur terputus.
• Kontinuitas penghantar: penghantar aktif dan netral diperiksa untuk memastikan tidak putus dan terhubung ke sirkuit yang benar.
• Resistansi isolasi: diuji antar penghantar aktif dan terhadap PE dengan tegangan serta batas minimum sesuai standar yang berlaku. Lepaskan perangkat elektronik sensitif sebelum pengujian.
• Polaritas: sakelar harus memutus penghantar yang ditentukan, terminal fasa dan netral tidak tertukar, dan stopkontak terhubung sesuai konfigurasi yang disetujui.
• Pembumian: kontinuitas, koneksi, dan nilai resistansi elektroda, bila diwajibkan, harus memenuhi desain dan ketentuan setempat.
• RCD/RCBO: tombol uji dan uji instrumen dilakukan sesuai jadwal pengujian perangkat. Waktu atau arus trip harus berada dalam batas produsen dan standar yang berlaku.
• Uji fungsi: setiap sakelar, lampu, stopkontak, kipas, dan peralatan diuji pada kondisi operasi normal tanpa pemanasan, bunyi, bau, atau trip yang tidak semestinya.

Jangan menyatakan instalasi lulus hanya karena lampu menyala. Hasil yang tidak memenuhi kriteria harus dicatat sebagai ketidaksesuaian dan diperbaiki sebelum energisasi atau serah terima.

8. Keselamatan kerja

• Utamakan pekerjaan bebas tegangan. Matikan sumber, kunci, beri tag, lepaskan energi tersimpan, dan verifikasi dengan alat uji yang telah dibuktikan berfungsi.
• Gunakan APD sesuai bahaya: helm, sepatu keselamatan, pelindung mata, sarung tangan yang tepat, dan perlindungan tambahan untuk pekerjaan khusus. Sarung tangan bukan pengganti isolasi energi.
• Jaga area kerja kering dan rapi. Jangan menggunakan kabel ekstensi rusak, tangga tidak stabil, atau alat ukur dengan probe terkelupas.
• Gunakan perancah atau tangga yang benar untuk titik tinggi. Kendalikan debu, pengeboran, pekerjaan panas, dan risiko mengenai utilitas tersembunyi.
• Jika terjadi sengatan atau kebakaran, jangan menyentuh korban sebelum sumber diisolasi. Aktifkan prosedur darurat dan minta bantuan medis.

9. Rekaman mutu dan penanganan ketidaksesuaian

File mutu sekurang-kurangnya berisi gambar disetujui, daftar material, sertifikat atau data teknis, checklist inspeksi, foto instalasi tersembunyi, hasil pengujian, sertifikat kalibrasi, daftar perubahan, laporan ketidaksesuaian, bukti perbaikan, dan gambar as-built.

Ketidaksesuaian harus diberi identitas, lokasi, uraian, acuan persyaratan, klasifikasi risiko, penanggung jawab, target penyelesaian, dan bukti penutupan. Isolasi atau tandai sirkuit yang berbahaya. Perbaikan tidak boleh sekadar menghapus gejala; lakukan pemeriksaan akar masalah bila kesalahan berulang, kemudian ulangi pengujian yang terdampak.

10. Kriteria dan checklist serah terima

• Semua titik terpasang sesuai daftar ruang dan gambar terakhir.
• Panel, sirkuit, perangkat proteksi, dan isolator diberi label yang jelas.
• Penutup, kotak, aksesori, dan jalur kabel terpasang rapi tanpa bagian bertegangan terbuka.
• Kontinuitas PE, isolasi, polaritas, pembumian, RCD/RCBO, dan uji fungsi memenuhi kriteria yang disetujui.
• Semua NCR ditutup atau memiliki persetujuan tertulis untuk tindakan lanjutan.
• As-built menunjukkan perubahan aktual, termasuk nomor sirkuit dan lokasi panel.
• Pemilik menerima laporan pengujian, manual, jadwal pemeriksaan, prosedur reset, dan penjelasan batasan penggunaan.

11. Contoh praktis, risiko, dan kegagalan umum

Pada rumah dengan tambahan pemanas air, beban tersebut tidak boleh langsung disambungkan ke stopkontak sirkuit umum. Tinjau daya, sirkuit khusus, ukuran penghantar, isolator, pembumian, dan proteksi kebocoran sesuai desain. Setelah pemasangan, uji isolasi dan fungsi perangkat secara terpisah sebelum digunakan.

Risiko umum meliputi beban berlebih akibat pembagian sirkuit yang buruk, sambungan longgar karena terminasi tidak benar, kabel rusak saat ditarik, netral tercampur setelah RCD, sambungan tersembunyi tanpa akses, dan panel tanpa label. Kegagalan yang sering terlihat adalah memilih MCB hanya berdasarkan ukuran kabel tanpa memeriksa metode pemasangan, menguji saat peralatan elektronik masih terhubung, menggunakan konektor yang tidak sesuai, serta menutup conduit sebelum inspeksi.

12. FAQ

Apakah semua pekerjaan harus dilakukan tanpa listrik?

Semua pekerjaan pemasangan dan terminasi harus direncanakan bebas tegangan. Energiasi hanya dilakukan untuk tahap pengujian atau fungsi yang telah diizinkan, dengan pengendalian akses dan prosedur yang sesuai.

Apakah RCD atau RCBO menggantikan pembumian?

Tidak. Perangkat tersebut adalah lapisan proteksi tambahan dan tidak menggantikan kontinuitas PE, pembumian, isolasi, atau proteksi arus lebih.

Kapan foto instalasi tersembunyi diambil?

Ambil setelah pemasangan dan inspeksi, tetapi sebelum dinding, lantai, atau plafon ditutup. Foto harus menunjukkan konteks lokasi dan detail jalur atau kotak.

Bagaimana jika MCB sering trip?

Jangan menaikkan rating secara langsung. Isolasi beban, cari penyebab seperti beban lebih, hubung singkat, kebocoran, atau peralatan rusak, lalu minta teknisi kompeten melakukan pengujian.

Apakah Checklist Aman Instalasi Listrik Rumah dapat digunakan?

Ya. Checklist tersebut dapat menjadi alat verifikasi lapangan, tetapi tetap harus disesuaikan dengan gambar, standar, dan persyaratan proyek. Untuk fokus pada proteksi arus bocor, gunakan juga SOP RCBO Rumah bila relevan.

Kesimpulan

Instalasi listrik rumah yang dapat diterima harus memiliki desain yang jelas, material yang sesuai, pelaksanaan terkendali, inspeksi sebelum penutupan, pengujian terukur, dan dokumentasi yang dapat ditelusuri. Dengan menahan pekerjaan pada titik kritis dan tidak mengabaikan ketidaksesuaian, tim dapat mengurangi risiko listrik sejak pemasangan hingga penggunaan.
